T-Bar 레이저 용접기T-Bar Laser Welding Machine
제품 특징
- 3Phase Motor, 220V, 50Hz or 60Hz.
- Laser Head 회전각도 ±30º
- 절입과 상하 이송은 Servo Motor
- In Put의 Flange 지지용 베어링은 개별 제어
- In Put의 Web 지지용 베어링은 동시 제어
- 상하 유압 실린더는 세팅 위치 센서 동작하고 각 유압실린더는 너트로 미세조정

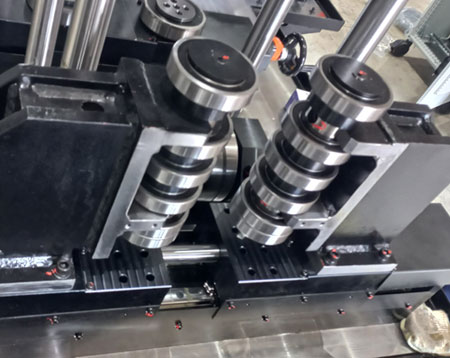

Web 지지용 베어링

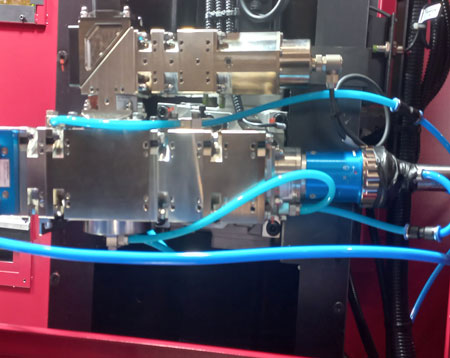

Laser Head 사급품

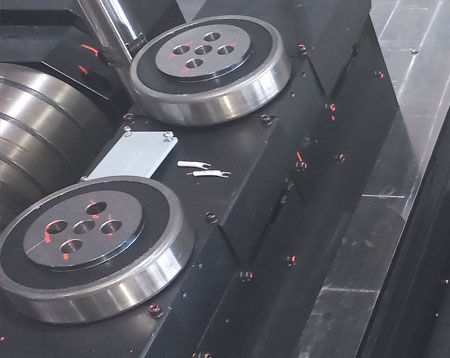

Flange 지지용 베어링

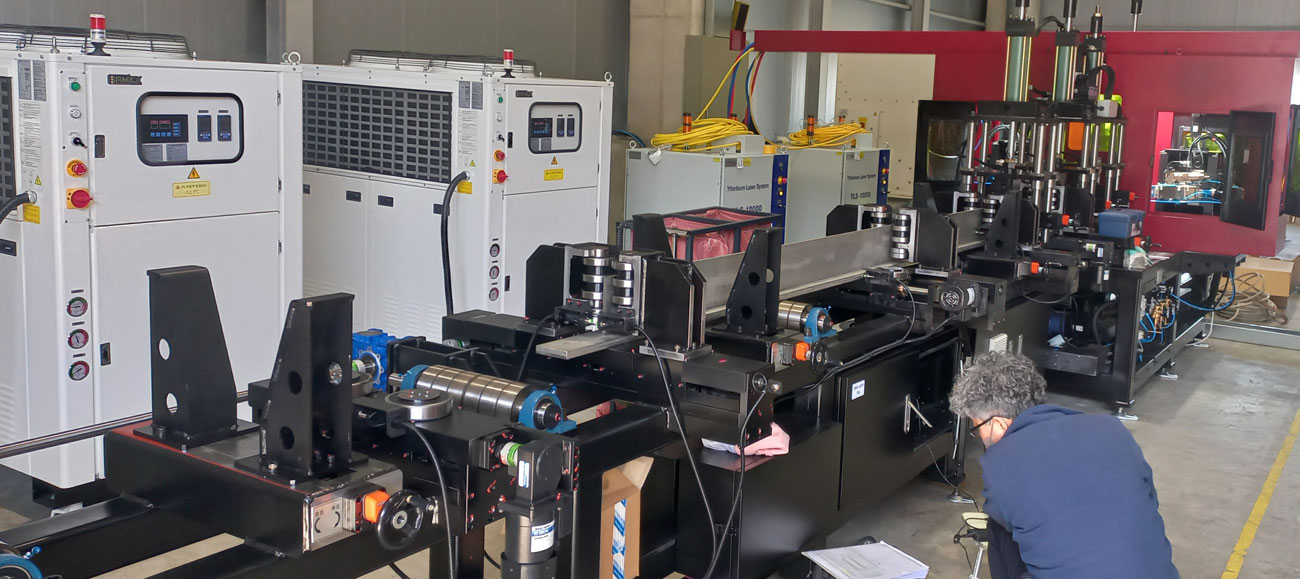

용접기 시운전
제품 사양
| 적용형번 | T-Bar Rail 75x75/250(F)x300(W) 10~30t |
|---|---|
| 작업 이송 속도 | 880mm/Min |
| X축 트랜스퍼 | Stroke 8100mm, Feed Speed 3M/min |
| Y축 절입 | Stroke 80mm, Feed Speed 0~1000mm/min |
| Z축 상하 | Stroke 80mm, Feed Speed 0~1000mm/min |
| 유압탱크 | 60Liter |
| 총전력 | 44Kw |
| 기계 중량 | 8000Kg |
| 기계 사이즈 | 18300 x 2500 x 2400H |

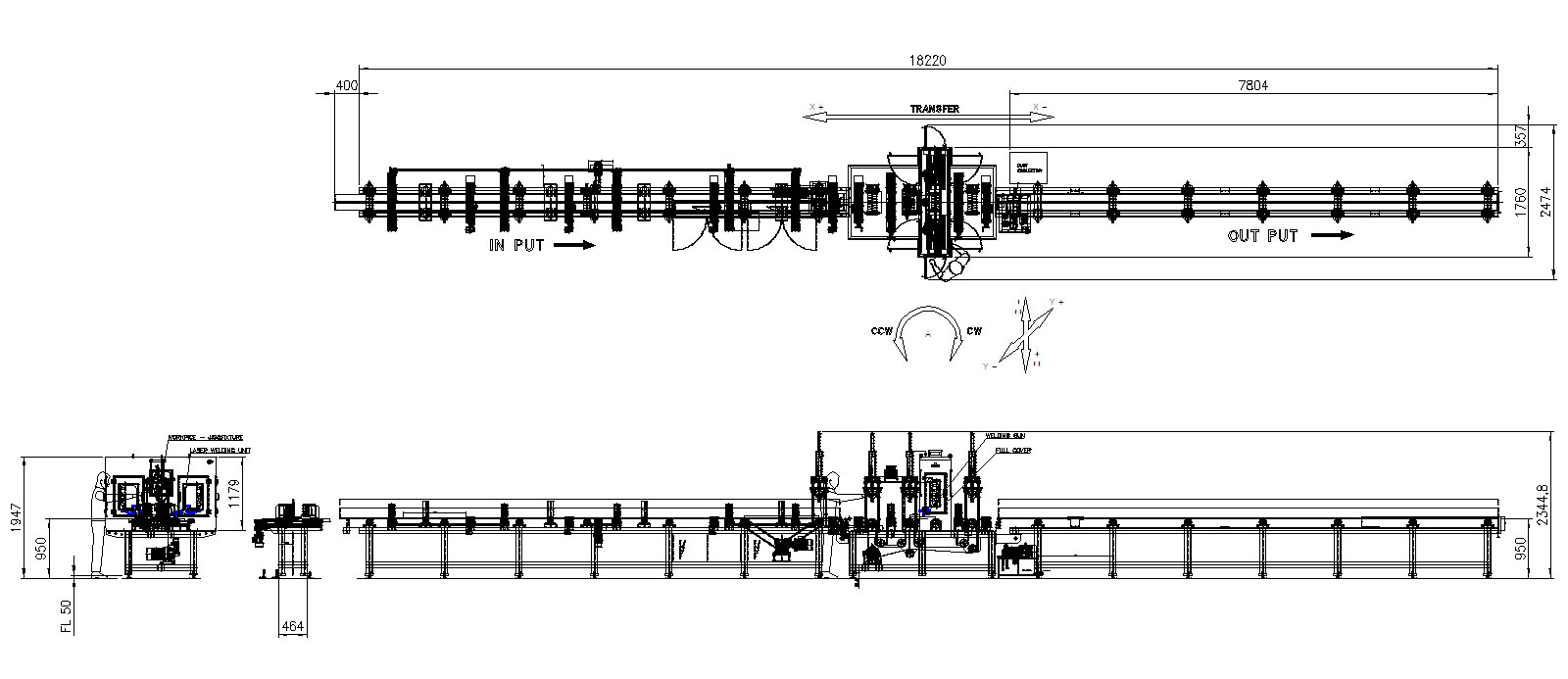

외형도

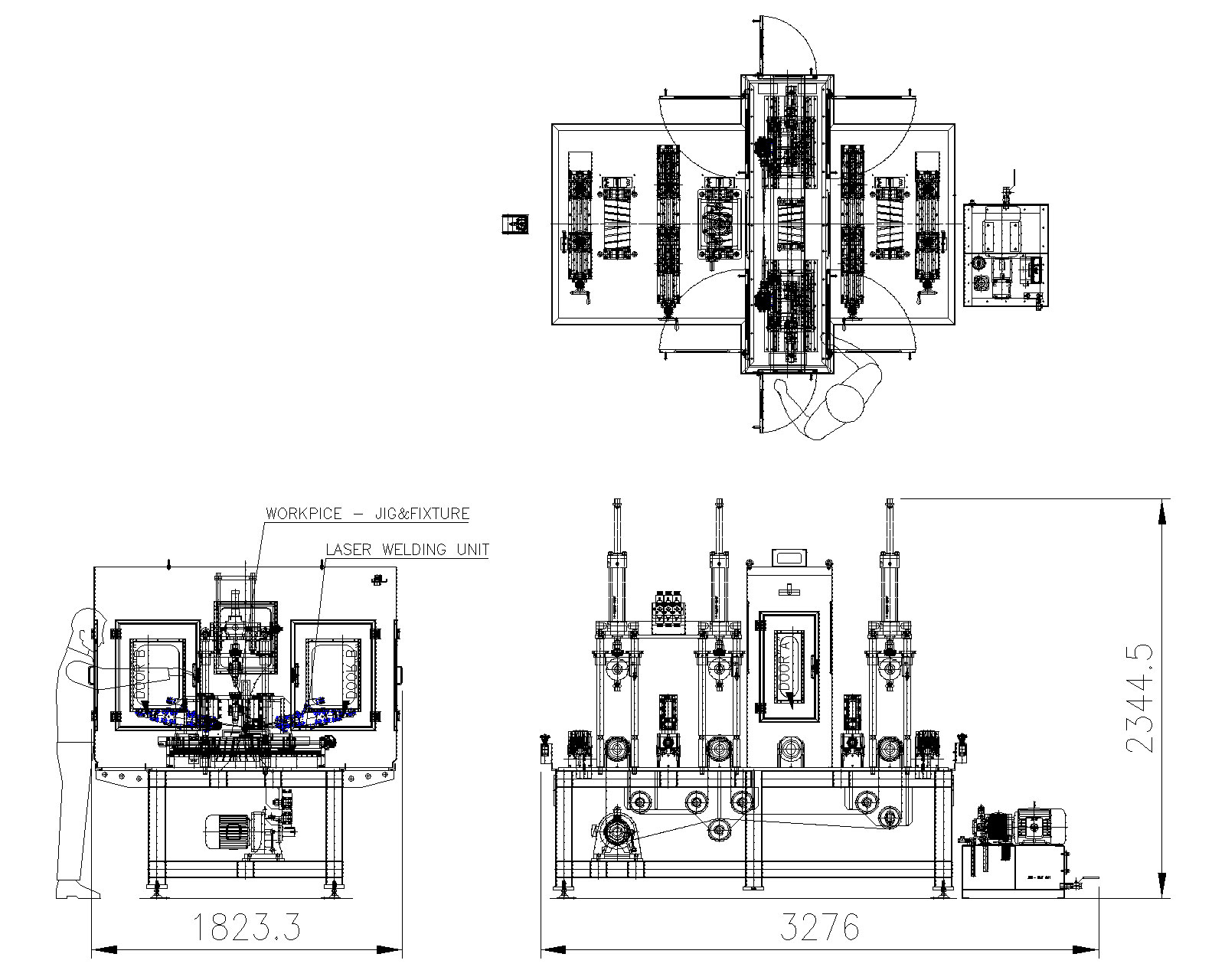

본체
