LM Guide 라인 설비

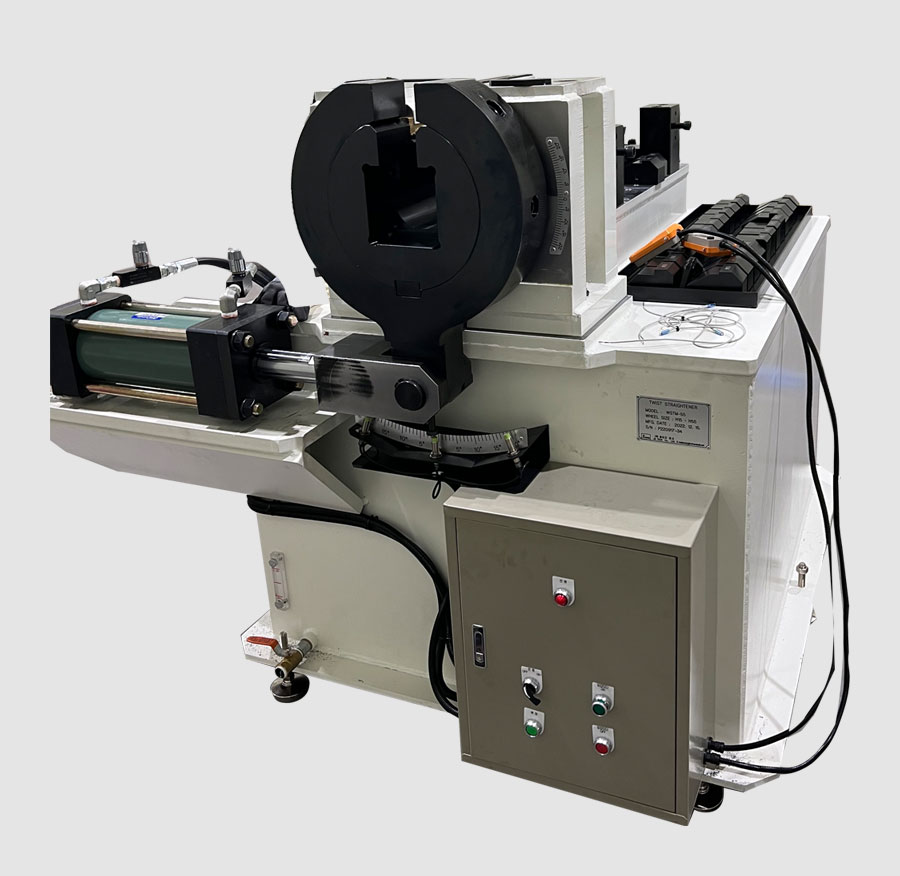

레일 비틀림 교정기Rail Twist Straightening Machine
제품 특징
- 3Phase Motor, 220V or 380V, 50Hz or 60Hz.
- Relay Control 방식.
- Switch 조작 방식.
- 근접센서 리미트 방식으로 좌우 ±20º
- 사용 유압유 ISO VG32.
- 형번별 Jig 제작 Hrc 50~55

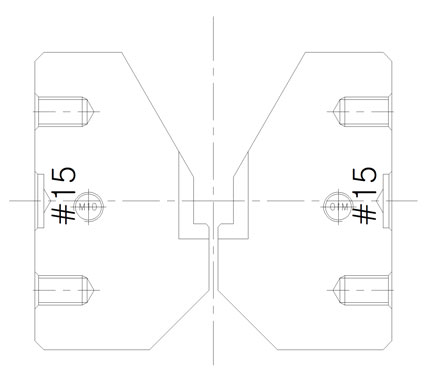

Torsion Jig

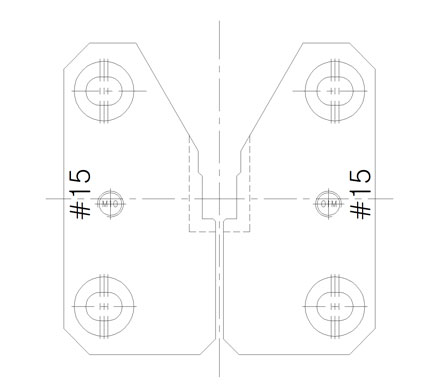

Rear Jig

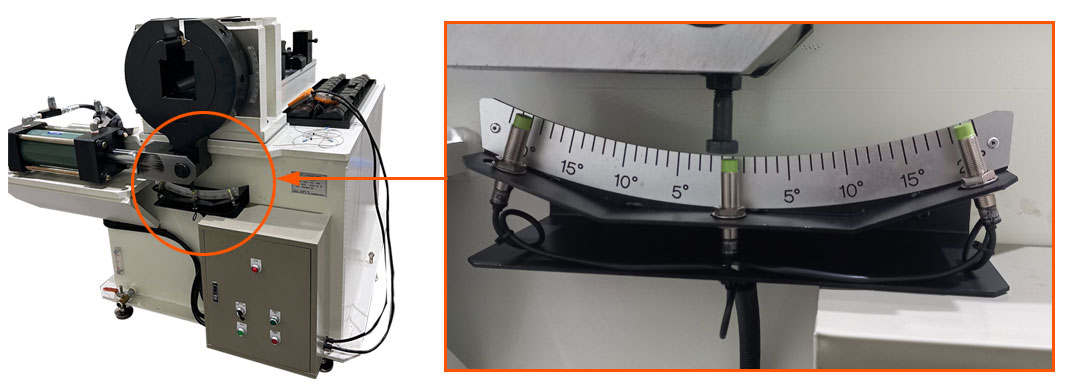

실린더 회전각±20º
제품 동영상
제품 사양
| 적용형번 | #15,20,25,30,35,45,55,65 |
|---|---|
| 가공길이 | 4000mm |
| 유압 실린더 | 튜브내경 Ø125 x 200st |
| 유압 압력 | 70Kgf/c㎠, Max 6 ton |
| 유압모터 | 5.5Kw |
| 유압탱크 | 100Liter |
| 소요전력 | 6Kw |
| 기계 중량 | 1,800Kg |

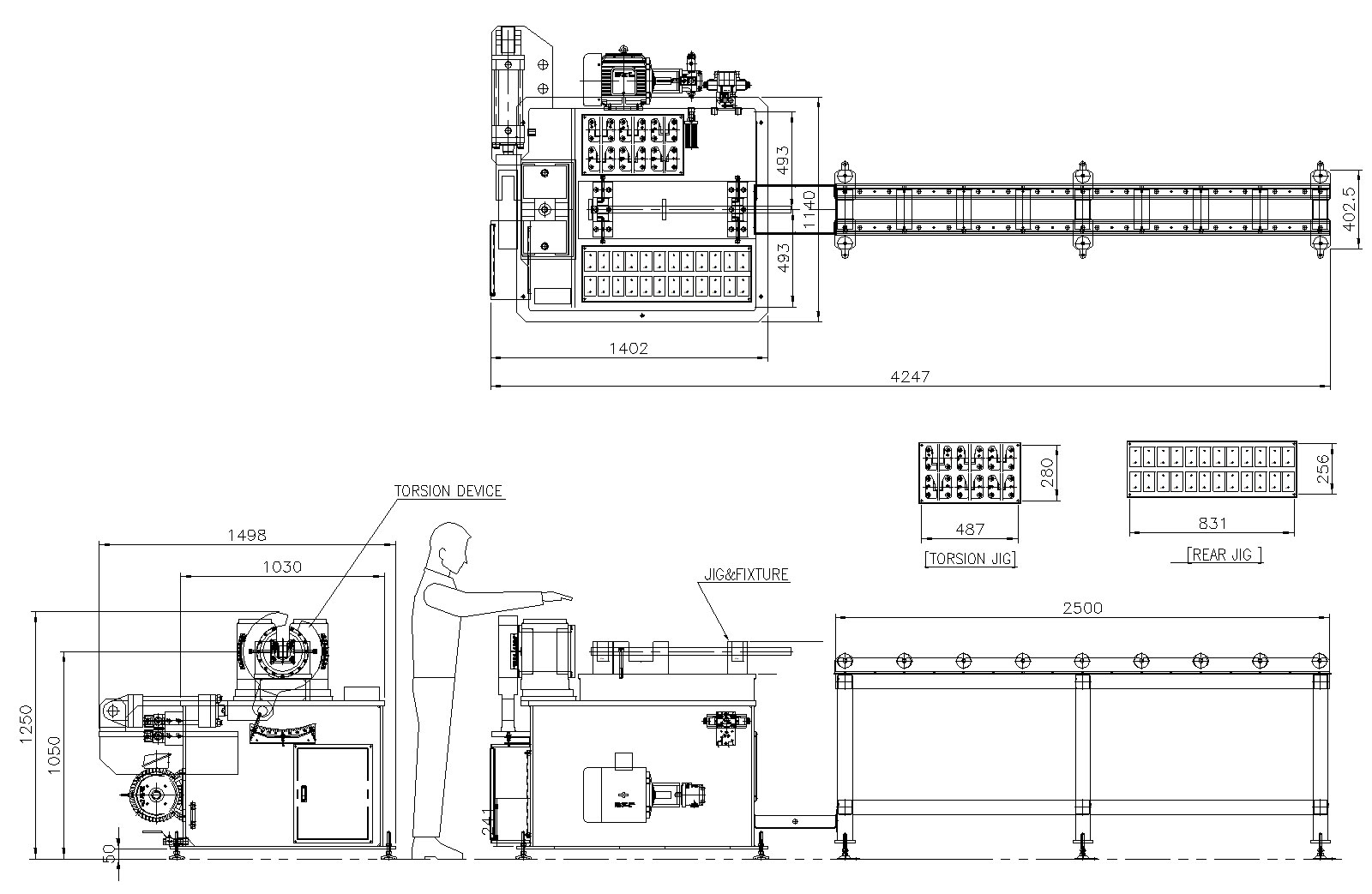

| 기계 사이즈 | 4520 x 1500 x 1520H |
